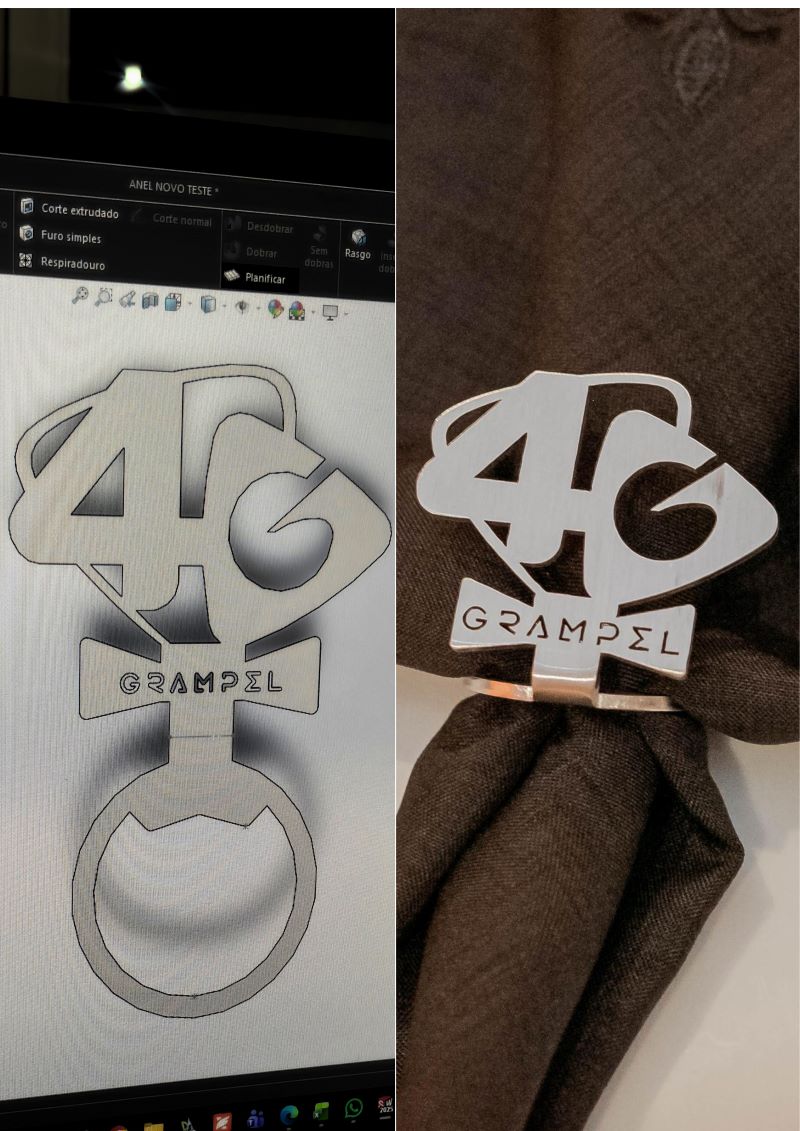

A planificação de chapas metálicas é o processo de conversão de um modelo tridimensional em um padrão plano bidimensional, calculando com precisão o desenvolvimento geométrico da peça antes do corte e da dobra.
Esse processo determina a quantidade exata de material necessário, reduz desperdícios e garante a conformidade dimensional do componente final, impactando diretamente na economia do projeto e na qualidade do resultado.
O que é planificação de chapas metálicas e por que ela é fundamental?
Planificação é o cálculo matemático do desenvolvimento plano de uma superfície tridimensional, considerando as propriedades físicas do material e os processos de conformação envolvidos. Esse processo utiliza softwares CAD/CAM especializados que calculam automaticamente fatores como dedução de dobra, raio interno, linha neutra e retorno elástico do material.
A precisão da planificação determina se a peça dobrada atingirá as dimensões projetadas ou apresentará desvios dimensionais que comprometem a montagem e a funcionalidade do conjunto.
Projetos industriais complexos dependem de planificações corretas para evitar retrabalho e garantir a intercambialidade de componentes. Quando a planificação contém erros, o material cortado apresentará dimensões incorretas após a dobra, gerando peças fora de especificação.
Em setores como refrigeração industrial, linha branca e equipamentos hospitalares, onde tolerâncias rigorosas são exigidas, a qualidade da planificação impacta diretamente na aprovação do produto final.
Como softwares CAD/CAM calculam o desenvolvimento geométrico correto?
Softwares especializados aplicam fórmulas matemáticas que consideram a espessura do material, o raio de curvatura, o ângulo de dobra e as propriedades mecânicas da chapa.
O cálculo da dedução de dobra (bend deduction) subtrai do comprimento total desenvolvido o material que será comprimido na zona de dobra, enquanto o fator K determina a posição exata da linha neutra dentro da espessura da chapa. Para chapas de aço carbono, inox e alumínio, esses fatores variam conforme a ductilidade e a resistência mecânica do material.
A integração entre o sistema CAD tridimensional e o software de planificação permite gerar automaticamente arquivos DXF ou DWG limpos, contendo apenas as geometrias de corte e as linhas de dobra.
Na tecnologia de processos industriais moderna, essa integração elimina intervenções manuais que introduzem erros, acelerando o fluxo de trabalho desde o projeto até a produção. A rastreabilidade digital garante que cada peça cortada corresponda exatamente ao modelo aprovado pelo projetista.
Quais fatores técnicos influenciam a precisão da planificação?
Diversos parâmetros técnicos afetam a precisão do desenvolvimento plano. A espessura da chapa determina o raio mínimo de dobra admissível sem fissuração, enquanto as propriedades mecânicas do material influenciam no retorno elástico após a conformação.
Chapas de inox apresentam maior retorno elástico que aço carbono, exigindo compensações angulares na programação das dobradeiras CNC. A direção de laminação do material também influencia na conformabilidade e deve ser considerada no posicionamento da peça na chapa.
Além disso, fatores geométricos como furos próximos às linhas de dobra exigem cuidados especiais. A regra técnica estabelece distância mínima de duas vezes a espessura da chapa entre a borda do furo e a linha de dobra para evitar deformações.
Geometrias complexas com dobras múltiplas, raios variados e cortes de alívio demandam simulação virtual antes da fabricação. Softwares avançados simulam a sequência de dobra e identificam interferências entre o ferramental e a peça, prevenindo colisões durante a produção.
Como a planificação impacta na economia de material e redução de custos?
A planificação otimizada maximiza o aproveitamento da chapa, reduzindo retalhos inaproveitáveis. Softwares de nesting organizam múltiplas peças na chapa, considerando as margens de segurança para corte e a direção de laminação do material.
Em processos de corte a laser fiber, o aproveitamento superior a 85% do material é alcançável com estratégias adequadas de encaixe. Essa redução de desperdício se traduz diretamente em economia de matéria-prima, um dos principais componentes do custo em projetos de caldeiraria fina.
Segundo dados publicados pela A Voz da Indústria, a indústria metalúrgica brasileira acumulou crescimento de 3,1% em 2024 após anos de retração, impulsionada pela modernização tecnológica e pela adoção de processos mais eficientes.
O investimento em sistemas CAD/CAM integrados permite às empresas competir com padrões internacionais de qualidade, atendendo aos requisitos técnicos de clientes que exigem certificações como ISO 9001 e rastreabilidade completa dos processos produtivos.
Quais erros comuns na planificação comprometem a qualidade final?
Erros frequentes incluem a não consideração do retorno elástico do material, resultando em ângulos de dobra incorretos no componente final. A utilização de fatores K genéricos, sem validação experimental para o material específico, gera desvios dimensionais acumulativos em peças com múltiplas dobras.
Outro erro comum é desconsiderar as limitações do ferramental disponível, projetando raios internos menores que o raio mínimo da ferramenta de dobra, impossibilitando a fabricação conforme especificado.
A falta de comunicação entre as equipes de projeto e produção também contribui para problemas na planificação. Quando projetistas desconhecem as capacidades reais dos equipamentos de corte e dobra, podem especificar tolerâncias inatingíveis ou geometrias que exigem ferramental especial inexistente na empresa.
A inspeção dimensional rigorosa da primeira peça produzida identifica desvios e permite ajustes na planificação antes da produção do lote completo.
Como validar a planificação antes de iniciar a produção?
A validação envolve múltiplas etapas de verificação antes do corte do material. A simulação virtual tridimensional da sequência de dobra identifica interferências entre o ferramental e a peça, validando a viabilidade de fabricação.
A conferência dos arquivos DXF gerados garante que as geometrias de corte estejam completas, sem linhas duplicadas ou segmentos abertos que comprometem a programação da máquina laser. A verificação dimensional do padrão plano confirma que as dimensões calculadas respeitam as tolerâncias especificadas no projeto.
A produção de uma peça piloto permite validar fisicamente a planificação antes do lote completo. Essa peça protótipo passa por todas as etapas do processo — corte, dobra, soldagem e inspeção — revelando possíveis ajustes necessários na planificação ou nos parâmetros de dobra.
Equipamentos CNC modernos armazenam bancos de dados com fatores de correção validados experimentalmente para diversos materiais e espessuras, acelerando o setup de novos projetos e reduzindo o risco de não conformidades.
Quais setores industriais mais dependem de planificações precisas?
Setores que fabricam componentes com tolerâncias rigorosas dependem criticamente da precisão da planificação. A indústria de linha branca, que produz gabinetes de refrigeradores, fogões e máquinas de lavar, exige encaixes perfeitos entre painéis e componentes internos.
Equipamentos hospitalares que utilizam aço inox para facilitar higienização e resistir a produtos químicos não toleram desvios dimensionais que comprometam a vedação ou a funcionalidade do equipamento.
A refrigeração industrial, que fabrica evaporadores, condensadores e estruturas metálicas para câmaras frigoríficas, exige planificações precisas para garantir a eficiência térmica dos sistemas.
Pequenos desvios dimensionais podem gerar vazamentos em sistemas pressurizados ou comprometer o isolamento térmico das estruturas.
Máquinas agrícolas, estruturas metálicas para construção civil e componentes para o setor automotivo também dependem de planificações confiáveis para garantir a montagem correta e a durabilidade dos conjuntos.
